ZZYP自力式壓力調節閥
概述
ZZYP型自力式壓力調節閥是由閥體、閥座、閥芯、平衡彈簧等部件組成，是一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節閥前或閥后恒壓或減壓的節能型產品。該產品較大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。
本系列產品執行機構有：薄膜式、活塞式兩種；作用形式有：閥前壓力調節（泄壓持壓型），閥后壓力調節（減壓穩壓型）；附設隔溫冷凝罐可在≤350℃溫度下使用。根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到較佳的控制效果。根據結構形式可分為閥前調節壓力（K）型和閥后調節壓力（B）型。

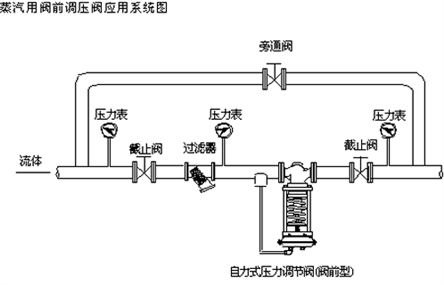

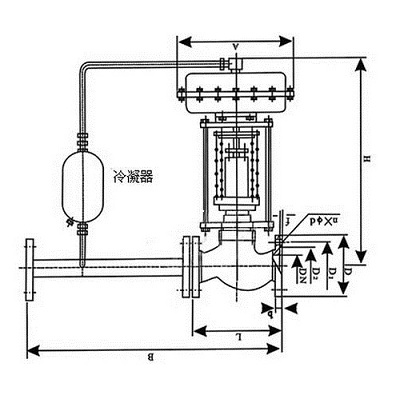

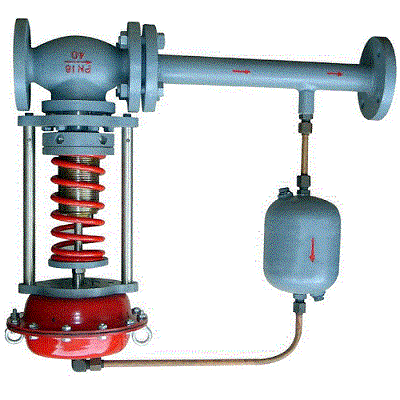

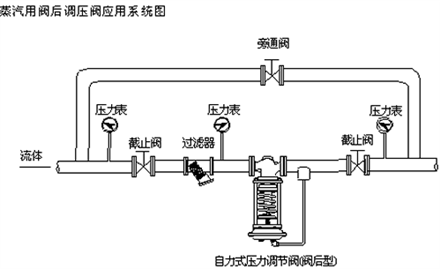

實物圖與結構圖
主要技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | ||||||||||||
額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
公稱壓力（MPa） | 1.6 4.0 6.4 | |||||||||||
流量特性 | 快開 | |||||||||||
壓力調節范圍（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
調節精度（%） | ±5 | |||||||||||
工作溫度℃ | 液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況） | |||||||||||
適用介質 | 執水、氣體、蒸汽、低粘度介質 | |||||||||||
允許泄漏量 | 硬密封（L/h） | 單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 | ||||||||||
軟密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
減壓比 | 最大 | 10 | ||||||||||
最小 | 1.25 | |||||||||||
注：壓力調節范圍可根據用戶要求進行定做
主要材質
材料代號 | C（WCB） | P（304） | R（316） | |
主要 | 閥體 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
膜蓋 | A3、A4鋼涂四氟乙烯 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
彈簧 | 60Si2Mn | |||
導向套 | HPb59-1 | |||
注：壓力調節范圍可根據用戶要求進行定做
外形尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
H | 壓力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A | 壓力 | 15～140 | φ280 | φ308 | ||||||||||
130～300 | φ230 | |||||||||||||
280～1000 | φ176 | φ194 | φ280 | |||||||||||
600～2500 | φ85 | φ96 | ||||||||||||
導壓管接口螺紋 | M16×15 | |||||||||||||
