Z43F-16/25/40/64/100 平板閘閥
手動平板閘閥 電動平板閘閥 氣動平板閘閥 傘齒輪平板閘閥
產品用途：
帶導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
產品特點：
閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
整體結構特點：
軛架套管：鋁青銅軛架套管配置針形止推軸承，更大程度減少操作扭矩。
閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現更好的閥帽密封。
閥座環：焊接閥座環垂直于流動通道，易于維護。
執行機構：可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
壓蓋：兩件式，自調節壓蓋，避免被彈出。
整體后座：硬面，使用壽命更長。
閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
執行標準：
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
主要性能規范：
設計等級 | 常溫下試驗壓力（MPa） | 適用溫度℃ | 適用介質 | |||||||
殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
公稱壓力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～50 | -45～21 | -2～121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
磅級Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||||
300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
主要零部件材料及適用范圍：
閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M | |||
閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP | |||
閥桿 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S | |||
閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE | |||
填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | ||||
墊片 | -- | ||||||
螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 | |||
適用介質 | 水、油口、蒸汽 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸類 | |||

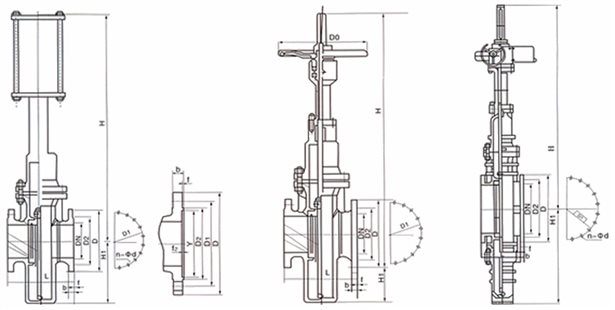

PN1.6MPa-2.5Mpa主要外形及連接尺寸：
1.6MPa | DN | L | D | D1 | D2 | Do | f | b | H | H1 | n-Φd |
凸面法蘭 | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 16 | 584 | 80 | 4-Φ18 |
65 | 190 | 180 | 145 | 120 | 250 | 3 | 18 | 634 | 95 | 4-Φ18 | |
80 | 203 | 195 | 160 | 135 | 250 | 3 | 20 | 688 | 100 | 8-Φ18 | |
100 | 229 | 215 | 181 | 155 | 300 | 3 | 20 | 863 | 114 | 8-Φ18 | |
125 | 254 | 245 | 210 | 185 | 350 | 3 | 22 | 940 | 132 | 8-Φ18 | |
150 | 267 | 280 | 240 | 210 | 350 | 3 | 24 | 1030 | 150 | 8-Φ23 | |
200 | 292 | 335 | 295 | 265 | 350 | 3 | 26 | 1277 | 168 | 12-Φ23 | |
250 | 330 | 405 | 355 | 320 | 400 | 3 | 30 | 1491 | 203 | 12-Φ25 | |
300 | 356 | 460 | 410 | 375 | 450 | 4 | 30 | 1701 | 237 | 12-Φ25 | |
350 | 381 | 520 | 470 | 435 | 500 | 4 | 34 | 1875 | 265 | 16-Φ30 | |
400 | 406 | 580 | 525 | 485 | 305 | 4 | 36 | 2180 | 300 | 16-Φ30 | |
450 | 432 | 640 | 585 | 545 | 305 | 4 | 40 | 2440 | 325 | 20-Φ34 | |
500 | 457 | 705 | 650 | 608 | 305 | 4 | 44 | 2860 | 360 | 20-Φ41 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 48 | 3450 | 425 | 20-Φ41 | |
700 | 610 | 910 | 840 | 788 | 305 | 5 | 50 | 3960 | 460 | 24-Φ41 | |
800 | 660 | 1020 | 950 | 898 | 305 | 5 | 52 | 4550 | 512 | 24-Φ41 | |
900 | 711 | 1120 | 1050 | 998 | 250 | 5 | 54 | 5250 | 565 | 28-Φ48 | |
1000 | 811 | 1250 | 1170 | 1110 | 250 | 5 | 56 | 5870 | 630 | 28-Φ18 | |
2.5MPa | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 20 | 584 | 80 | 4-Φ18 |
凸面法蘭 | 65 | 190 | 180 | 145 | 120 | 300 | 3 | 22 | 634 | 95 | 8-Φ18 |
80 | 203 | 195 | 160 | 135 | 350 | 3 | 22, | 388 | 100 | 8-Φ18 | |
100 | 229 | 230 | 190 | 160 | 350 | 3 | 24 | 863 | 114 | 8-Φ23 | |
125 | 254 | 270 | 220 | 188, | 350 | 3 | 28 | 940 | 132 | 8-Φ25 | |
150 | 267 | 300 | 250 | 218 | 400 | 3 | 30 | 1030 | 150 | 8-Φ25 | |
200 | 292 | 360 | 310 | 278 | 450 | 3 | 34 | 1277 | 168 | 12-Φ25 | |
250 | 330 | 425 | 370 | 332 | 500 | 3 | 36 | 1491 | 203 | 12-Φ30 | |
300 | 356 | 485 | 430 | 390 | 305 | 4 | 40 | 1701 | 237 | 16-Φ30 | |
350 | 381 | 550 | 490 | 448 | 305 | 4 | 44 | 1875 | 265 | 16-Φ34 | |
400 | 406 | 610 | 550 | 505 | 305 | 4 | 48 | 2180 | 300 | 16-Φ34 | |
450 | 432 | 660 | 600 | 555 | 305 | 4 | 50 | 2440 | 325 | 20-Φ34 | |
500 | 457 | 730 | 660 | 610 | 305 | 4 | 52 | 2860 | 360 | 20-Φ41 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 56 | 3450 | 425 | 20-Φ41 | |
700 | 610 | 955 | 875 | 815 | 305 | 5 | 60 | 3960 | 460 | 24-Φ48 | |
800 | 660 | 1070 | 990 | 930 | 305 | 5 | 64 | 4550 | 512 | 24-Φ48 | |
900 | 711 | 1180 | 1090 | 1025 | - | 5 | 66 | 5250 | 595 | 28-Φ54 | |
1000 | 811 | 1305 | 1210 | 1140 | - | 5 | 68 | 5870 | 660 | 28-Φ48 |
PN4.0MPa-10.0Mpa主要外形及連接尺寸：
4.0MPa | DN | L | D | D1 | D2 | Y | Do | f | f2 | b | H | H1 | n-Φd |
凹凸法蘭 | 50 | 250 | 160 | 125 | 100 | 88 | 250 | 3 | 4 | 20 | 584 | 80 | 4-Φ18 |
65 | 280 | 180 | 145 | 120 | 110 | 250 | 3 | 4 | 22 | 634 | 95 | 8-Φ18 | |
80 | 310 | 195 | 160 | 135 | 121 | 250 | 3 | 4 | 22 | 679 | 102 | 8-Φ18 | |
100 | 350 | 230 | 190 | 160 | 150 | 300 | 3 | 4.5 | 24 | 863 | 115 | 8-Φ23 | |
125 | 400 | 270 | 220 | 188 | 176 | 350 | 3 | 4.5 | 28 | 940 | 133 | 8-Φ25 | |
150 | 450 | 300 | 250 | 218 | 204 | 350 | 3 | 4.5 | 30 | 1040 | 152 | 8-Φ25 | |
200 | 550 | 375 | 320 | 282 | 260 | 350 | 3 | 4.5 | 38 | 1282 | 188 | 12-Φ30 | |
250 | 650 | 445 | 385 | 345 | 313 | 400 | 3 | 4.5 | 42 | 1495 | 223 | 12-Φ34 | |
300 | 750 | 415 | 450 | 408 | 364 | 450 | 4 | 4.5 | 46 | 1701 | 250 | 16-Φ34 | |
350 | 850 | 470 | 510 | 465 | 422 | 500 | 4 | 5 | 52 | 1880 | 280 | 16-Φ34 | |
400 | 950 | 655 | 585 | 535 | 474 | 305 | 4 | 5 | 58 | 2200 | 310 | 20-Φ41 | |
450 | 1050 | 680 | 610 | 560 | 524 | 305 | 4 | 5 | 60 | 2480 | 335 | 20-Φ41 | |
500 | 1150 | 755 | 670 | 612 | 576 | 305 | 4 | 5 | 62 | 2890 | 380 | 20-Φ48 | |
600 | 1350 | 890 | 795 | 730 | 678 | 305 | 5 | 6 | 62 | 2480 | 450 | 20-Φ54 | |
700 | 1450 | 995 | 900 | 835 | 768 | 305 | 5 | 6 | 68 | 3985 | 500 | 24-Φ54 | |
800 | 1650 | 1135 | 1030 | 960 | 876 | 305 | 5 | 6 | 76 | 4750 | 570 | 24-Φ58 | |
6.4MPa | 50 | 250 | 175 | 135 | 105 | 88 | 250 | 3 | 4 | 26 | 584 | 90 | 4-Φ23 |
凹凸法蘭 | 65 | 280 | 200 | 160 | 130 | 110 | 250 | 3 | 4 | 28 | 634 | 105 | 8-Φ23 |
80 | 310 | 210 | 170 | 140 | 121 | 250 | 3 | 4 | 30 | 679 | 110 | 8-Φ23 | |
100 | 350 | 250 | 200 | 168 | 150 | 300 | 3 | 4.5 | 32 | 763 | 130 | 8-Φ25 | |
125 | 400 | 295 | 202 | 176 | 350 | 3 | 4.5 | 36 | 970 | 150 | 8-Φ30 | - | |
150 | 450 | 340 | 280 | 240 | 204 | 350 | 3 | 4.5 | 38 | 1038 | 175 | 8-Φ34 | |
200 | 500 | 405 | 345 | 300 | 260 | 350 | 3 | 4.5 | 44 | 1282 | 210 | 12-Φ34 | |
250 | 650 | 470 | 400 | 352 | 313 | 400 | 3 | 4.5 | 48 | 1495 | 240 | 12-Φ41 | |
300 | 750 | 530 | 460 | 412 | 364 | 450 | 4 | 4.5 | 54 | 1965 | 270 | 16-Φ41 | |
350 | 850 | 595 | 525 | 475 | 422 | 500 | 4 | 5 | 60 | 2185 | 300 | 16-Φ41 | |
400 | 950 | 670 | 585 | 525 | 474 | 305 | 4 | 5 | 66 | 2573 | 335 | 16-Φ48 | |
450 | 1050 | 715 | 630 | 570 | 524 | 305 | 4 | 5 | 68 | 2800 | 360 | 20-Φ48 | |
500 | 1150 | 800 | 705 | 640 | 576 | 305 | 4 | 5 | 70 | 3280 | 405 | 20-Φ54 | |
600 | 1350 | 930 | 820 | 750 | 678 | 305 | 5 | 6 | 76 | 380 | 470 | 20-Φ58 | |
10.0MPa | 50 | 250 | 195 | 145 | 112 | 88 | 250 | 3 | 4 | 28 | 590 | 100 | 4-Φ25 |
凹凸法法 | 65 | 280 | 220 | 170 | 138 | 110 | 250 | 3 | 4 | 32 | 640 | 115 | 8-Φ25 |
80 | 310 | 230 | 180 | 148 | 121 | 250 | 3 | 4 | 34 | 680 | 120 | 8-Φ25 | |
100 | 350 | 265 | 210 | 172 | 150 | 300 | 3 | 4.5 | 38 | 870 | 135 | 8-Φ30 | |
125 | 400 | 310 | 250 | 210 | 176 | 350 | 3 | 4.5 | 42 | 980 | 155 | 8-Φ34 | |
150 | 450 | 350 | 290 | 250 | 204 | 350 | 3 | 4.5 | 46 | 1100 | 180 | 12-Φ34 | |
200 | 550 | 430 | 360 | 312 | 260 | 350 | 3 | 4.5 | 454 | 1315 | 220 | 12-Φ41 | |
250 | 650 | 500 | 430 | 382 | 313 | 400 | 3 | 4.5 | 60 | 1605 | 255 | 12-Φ41 | |
300 | 75 | 585 | 500 | 442 | 364 | 450 | 4 | 4.5 | 70 | 1925 | 295 | 16-Φ48 | |
350 | 850 | 665 | 560 | 408 | 422 | 500 | 4 | 5 | 76 | 2280 | 335 | 16-Φ54 | |
400 | 950 | 715 | 620 | 558 | 474 | 305 | 4 | 5 | 80 | 2580 | 360 | 16-Φ54 |
