美標凸耳式雙向硬密封蝶閥

聯系人:市場部
電話:021 5620 6641
手機:13127946805
郵箱:info@shinjovalve.com

上個產品下個產品

Tags標簽:

美標凸耳式雙向硬密封蝶閥

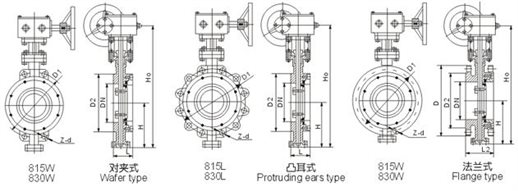

美標凸耳式硬密封蝶閥外形尺寸圖

美標凸耳式硬密封蝶閥產品圖美標凸耳式硬密封蝶閥外形尺寸圖

D373H美標凸耳式硬密封蝶閥又名支耳式蝶閥、單夾式蝶閥，是用雙頭螺栓將閥門連接在兩管道法蘭之間。美標凸耳式蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門，適用于給消防管道、排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業。

本產品815、830系列蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。

工作原理：

D373H美標凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。

產品特點：

1、設計合理，結構緊湊，裝拆容易，便于維修。

2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。

3、完全密封，泄漏為零，可以用于超高真空工況。

4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

采用標準：

設計標準：API609-83

法蘭連接尺寸：ANSI B16.5

結構長度：ANSI B16.10-1992壓力試驗：API598-82

主要零件材料：

雩件名稱	材料
閥體	WCB，304,316,316SS，CF8M
蝶板	WCB，304,316、316SS，CF8M
閥桿	316、2Crl3、1Crl8Ni9Ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

主要連接尺寸：

美標815W系A(chǔ)PI815W

公稱通徑DN		結構長度(標準值)				外形尺寸(參考值)				連接尺寸(標準值)								參考重量
公稱通徑DN		L		L1		H		H0		D		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
2”	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	M18	4-19	9	20
21/2″	65	1.69	46	4.40	112	4.64	118	14.25	362	7.00	178	5.49	139.5	4.13	105	M18	4-19	10	25
3″	80	1.94	48	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	M18	4-19	11	29
4″	100	2.19	54	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	M18	8-19	13	33
5″	125	2.50	55	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	M20	8-22	16	38
6″	150	2.75	57	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	M20	8-22	26	74
8″	200	2.81	64	5.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	M20	8-22	34	86
10″	250	3.00	71	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	M22	12-25	51	142
12″	300	3.18	81	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	M22	12-25	72	167
14″	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	M27	12-29	106	218
16″	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	M27	16-29	133	275
18″	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	M30	16-32	176	315
20″	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	M30	20-32	190	395
2″	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	M33	20-35	394	580
30″	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	M33	28-35	476	717
32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	M39	28-41	618	880
36″	900	8.00	200	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	M39	32-41	762	1042

美標815L系A(chǔ)PI815L

公稱通徑DN		結構長度(標準值)		外形尺寸(參考值)				連接尺寸(標準值)						參考重量
公稱通徑DN		L		H		H0		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
6″	150	2.75	57	6.89	175	21.45	545	9.50	241.5	8.50	216	M20	8—22	28
8″	200	2.81	64	8.26	210	24.21	615	11.75	298.5	10.62	270	M20	8,22	36
10″	250	3.00	71	9.84	250	27.36	695	14.25	362	12.75	324	M22	12—25	53
12″	300	3.18	81	11.24	285	32.78	830	17.00	432	15.00	381	M22	12—25	74
14″	350	3.63	92	12.60	320	35.43	900	18.75	476	16.25	413	M27	12.29	110
16″	400	4.00	102	13.98	355	38.58	980	21.25	540	18.50	470	M27	16—29	138
18″	450	4.50	114	14.96	380	40.55	1030	22.75	578	21．OO	533	M30	16—32	180
20″	500	5.00	127	16.34	415	43.70	1110	25.00	635	23.00	584	M30	20.32	196
24″	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	M33	20.35	400
30″	750	6.50	165	22.38	580	60.03	1525	36.00	914	33.75	857	M33	28.35	482
36″	900	8.00	200	26.77	680	69.48	1765	42.75	1085	40.25	1022	M39	32.41	488

注：以上對夾式、對夾凸耳式、法蘭式三種，傳動方式有手動、蝸輪、氣動和電動。用戶訂貨時說明。

美標830W系A(chǔ)PI830

公稱通徑DN		結構長度(標準值)				外形尺寸(參考值)				連接尺寸(標準值)								參考重量
公稱通徑DN		L		L1		H		H0		D		D1 ,		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z-d
2″	50	1.69	43	4.25	150	4.33	110	13.58	345	6.50	165	5.00	127	3.62	92	M18	8.19	9	20
2 1/2″	65	1.69	46	4.50	170	4.64	118	14.25	362	7.48	190	5.86	149	4.13	105	M18	8-19	10	25
3″	80	1.88	48	4.50	180	4.92	125	14.96	380	8.26	210	6.63	168	5.00	127	M20	8-22	12	29
4″	100	2.12	54	5.00	190	5.70	145	16.34	415	10.00	254	7.87	200	6,19	157	M20	8-22	13	35
5″	125	2.16	55	5.50	200	6.50	165	17.91	455	11.00	279	9.25	235	7.32	186	M20	8-22	18	40
6″	150	2.32	59	5.50	210	6.89	175	21.45	545	12.50	318	10.63	270	8.50	216	M20	12-22	28	81
8″	200	2.87	73	5.90	230	8.26	210	24.21	645	15.00	381	13.00	330	10.62	270	M24	12-26	37	94
10″	250	3.26	83	6.30	250	9.84	250	27.36	695	17.50	445	15.24	387	12.75	324	M27	16-29	56	158
12″	300	3.62	92	7.00	270	11.24	285	32.78	830	20.50	521	17.76	451	381	M30	16-32	79	183
14″	350	4.60	117	7.50	290	12.60	320	35.43	900	23.00	584	20.24	514	16.25	413	M30	20-32	116	239
16″	400	5.23	133	8.50	310	13.98	355	38.58	980	25.50	648	12.50	571	18.50	470	M33	20-35	146	302
18″	450	5.86	149	8.74	330	14.96	380	40.55	1030	28.00	711	24.72	628	21.00	533	M33	24-35	193	346
20″	500	6.25	159	9.00	350	16.34	415	43.70	1110	30.50	775	27.00	686	23.00	584	M33	24-35	209	434
24″	600	7.12	181	10.50	390	18.70	475	51.37	1305	36.00	914	32.00	813	27.25	692	M39	24-41	433	638
30″	750	9.01	229	11.50	430	22.38	580	60.03	1525	43.00	1092	39.25	997	33.75	857	M45	28-49	523	788
36″	900	9.48	241	13.00	510	26.77	680	69.48	1765	50.00	1270	46.00	1168	40.25	1022	M50	32-53	838	1146

美標830L系列API830L

公稱通徑DN		結構長度(標準值)		外形尺寸(參考值)				連接尺寸(標準值)						參考重量
公稱通徑DN		L		H		H0		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
6″	150	3.00	59	6.89	175	21.45	545	10.63	270	8.50	216	M20	12-22	29
8″	200	2.87	73	8.26	210	24.21	615	13.00	330	10.62	270	M24	12-26	38
10″	250	3.26	83	9.84	250	27.36	695	15.24	387	12.75	324	M27	16-29	58
12″	300	3.62	92	11.24	285	32.78	830	17.76	451	15.00	381	M30	16-32	81
14″	350	4.60	117	12.60	320	35.43	900	20.24	514	16.25	413	M30	20-32	119
16″	400	4.44	133	13.98	355	38.58	980	22.30	591	18.50	470	M33	24-35	149
18″	450	5.86	149	14.96	380	40.55	1030	24.72	628	21.00	533	M33	24-35	198
20″	500	6.25	159	16.34	415	43.70	1110	27.00	686	23.00	584	M33	24-35	215
24″	600	7.12	181	18.70	475	51.37	1305	32.00	813	27.25	692	M39	24-41	436
30″	750	9.01	229	22.38	580	60.03	1525	39.25	997	33.75	857	M45	28-49	528
36″	900	9.88	241	26.77	680	69.48	1765	46.00	1168	40.25	1022	M50	32-52	843
