HQ41X-10/16 滑道滾球式止回閥

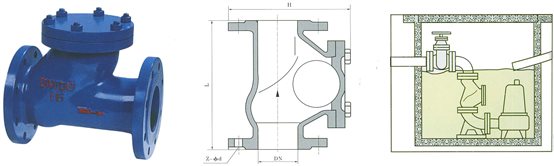

滑道滾球式止回閥產品圖 滑道滾球式止回閥外形尺寸圖 滑道滾球式止回閥安裝示意圖
一、滑道滾球式止回閥用途及特點:
HQ41X型滑道滾球式直通止回閥采用了橡膠包皮滾球作為止回閥瓣特點，在介質或介質壓力的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能良好，消聲式關閉，不會產生水錘。HQ41X型滑道滾球式直通止回閥的閥體設計采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50％，水平或垂直安裝均可，可用于冷水、熱水、工業用水及生活污水管網，HQ41X型滑道滾球式直通止回閥更適合安裝在潛水排污泵的進出口，介質溫度為 0～80℃。
二、滑道滾球式止回閥主要技術參數:
型 號 | 公稱壓力MPa | 殼體試驗 壓力MPa | 密封試驗 壓力MPa | 閥體、閥蓋材料 |
HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
HQ41X-16 | 1.6 | 2.4 | 1.76 |
三、滑道滾球式止回閥連接尺寸:
公稱通徑 DN (mm) | L | H |
50 | 180 | 185 |
65 | 200 | 210 |
80 | 260 | 245 |
100 | 300 | 280 |
125 | 350 | 335 |
150 | 400 | 400 |
200 | 500 | 495 |
250 | 670 | 600 |
300 | 830 | 715 |
350 | 960 | 820 |
