氣動高真空蝶閥
GIQ-B/AB型系列高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。
注：GIQ-B/AB機構：可選配反饋信號裝置。

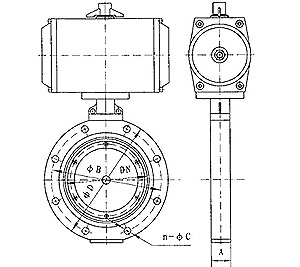

GIQ-B/AB型系列高真空氣動蝶閥產品圖 GIQ-B/AB型系列高真空氣動蝶閥外形尺寸圖
B型外形連接尺寸及性能參數
型號 | GIQ | GIQ | GIQ | GIQ | GIQ | GIQ | GIQ | GIQ | GIQ | GIQ | |
技術性能 | |||||||||||
公稱通徑(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
連接尺寸 | A | 22 | 26 | 30 | 35 | 40 | 45 | 55 | 60 | ||
ΦD | 110 | 130 | 145 | 170 | 195 | 220 | 275 | 330 | 380 | 500 | |
ΦB | 90 | 110 | 125 | 145 | 170 | 195 | 250 | 300 | 350 | 465 | |
n-ΦC | 4-Φ9 | 4-Φ12 | 8-Φ12 | 8-Φ14 | 8-Φ18 | ||||||
適用范圍(Pa) | 105～6.7x10-4 | ||||||||||
漏氣率（Pa.L/S) | 6.7X10-4 | ||||||||||
電磁閥電壓（V/HZ） | 220/50 | ||||||||||
氣源壓力（MPa） | 0.4～0.6 | ||||||||||
法蘭標準 | JB919 | ||||||||||
安裝位置 | 任意 | ||||||||||
介質溫度(℃) | 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， | ||||||||||
主要件材質 | 閥體、閥板 | 碳鋼（鍍鎳）或不銹鋼 | |||||||||
密封件 | 丁腈橡膠或氟橡膠 | ||||||||||
AB型外形連接尺寸及性能參數
型號 | GIQ- 50AB | GIQ- 63AB | GIQ- 80AB | GIQ- 100AB | GIQ- 125AB | GIQ- 150AB | GIQ- 200AB | GIQ- 250AB | GIQ- 300AB | GIQ- 400AB | |
技術性能 | |||||||||||
公稱通徑(DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
連接尺寸 | A | 26 | 32 | 35 | 45 | 50 | 55 | 60 | |||
ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
n-ΦC | 4-Φ10.5 | 8-Φ9 | 8-Φ12 .5 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
適用范圍(Pa) | 105～6.7x10-4 | ||||||||||
漏氣率（Pa.L/S) | 6.7X10-4 | ||||||||||
電磁閥電壓（V/HZ） | 220/50 | ||||||||||
氣源壓力（MPa） | 0.4～0.6 | ||||||||||
法蘭標準 | GB6070.3-85 | ||||||||||
安裝位置 | 任意 | ||||||||||
介質溫度(℃) | 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， | ||||||||||
主要件材質 | 閥體、閥板 | 碳鋼（鍍鎳）或不銹鋼 | |||||||||
密封件 | 丁腈橡膠或氟橡膠 | ||||||||||
