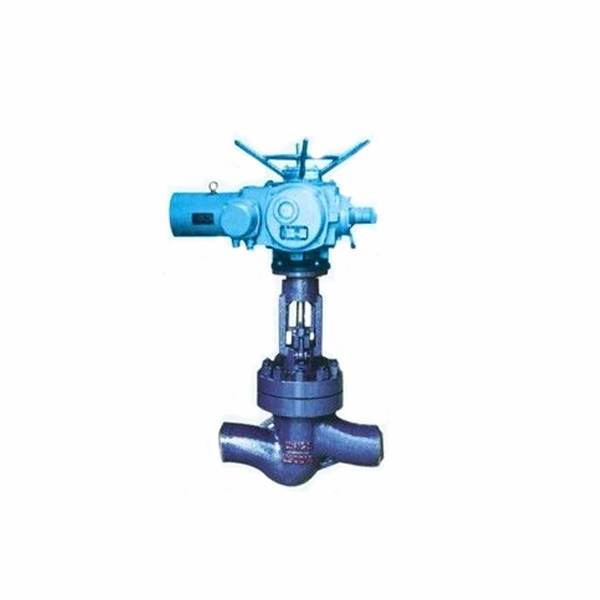

電動鑄鋼自緊密封截止閥
J961電動鑄鋼自密封截止閥外形尺寸圖
型號：J961H/Y
口徑：20~100mm
壓力：25.0MPa、32.0MPa、P57170V
材質：鑄鋼、鉻鉬鋼、鉻鉬釩鋼
設計與制造標準：
設計與制造： JB/T3595-93
壓力溫度：----
結構長度：E101
對焊連接尺寸：GB/T15198.3-95
檢驗與實驗：GB/T13927-92
安裝尺寸
25.0MPa | ||||||||
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 150 | 180 | 180 | 250 | 250 | 340 | 390 | 480 |
H | 575 | 590 | 605 | 720 | 720 | 1060 | 1280 | 1290 |
32.0MPa | ||||||||
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 150 | 180 | 180 | 250 | 250 | 470 | 570 | 660 |
H | 575 | 590 | 605 | 720 | 720 | 1140 | 1350 | 1500 |
P57170V | ||||||||
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 150 | 180 | 180 | 250 | 250 | 760 | 865 | 965 |
H | 575 | 590 | 605 | 720 | 720 | 1545 | 1790 | 1890 |
