概述

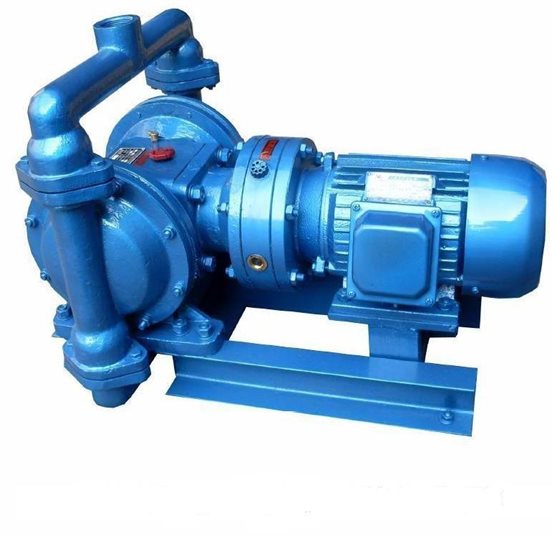

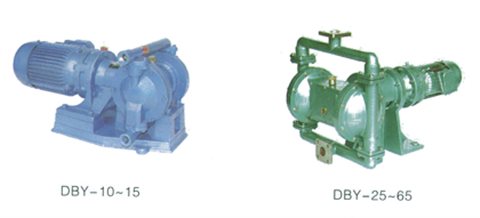

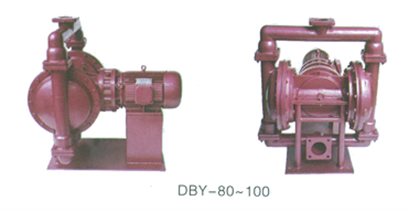

DBY系列電動隔膜泵，采用擺線針輪減速機傳動，通過曲軸滑塊機構帶動雙隔膜作往復運動，使工作腔容積發生交替變化從而達到將液體不斷地吸入和排出。同時，近年來由于隔膜材質取得了突破性的進展，大大地延長隔膜是使用壽命，因此被越來越廣泛地替代部分離心泵、螺桿泵來應用于石化、陶瓷、冶金等行業。

性能特點

DBY系列電動隔膜泵具有下列特點：

1. 不需灌引水，自吸能力達7米。

2. 通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

3. 由于隔膜將被輸送介質和傳動機械分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、丁晴橡膠、氟橡膠、四氟等，完全可以滿足不同用戶的要求。

4. 泵體介質流經部分，可根據用戶要求，分為鑄鐵、不銹鋼、鋁合金，電機分為普通式和防爆式兩種。

主要用途

1、各種劇毒、易燃、易揮發液體。

2、各種強酸、強堿、強腐蝕液體。

3、可輸送較高溫度的介質150℃。

4、作為各種壓濾機前級送壓裝置。

5、熱水回收及循環。

6、油罐車、油庫、油品裝卸。

7、泵吸泡菜、果醬、土豆泥、巧克力等。

8、泵吸油漆、樹膠、顏料粘合劑。

9、各種瓷器釉漿、水泥灌漿、灰漿、泥漿。

10、各種橡膠漿乳膠、有機溶劑、填料。

11、用泵為油輪駁船清倉吸取倉內污水及剩油。

12、啤酒花及發酵粉稀漿、糖漿、糖蜜。

13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

14各種特殊介質的吸送。

工作原理

電機與減速機（3）通過軸承箱（1）帶動曲軸（2）旋轉，由變向機構（4）將曲軸端的圓周運動轉變成滑動桿（5）的軸向移動，再帶動隔膜往復運動。在左右兩個泵腔內，裝有上下四個單向球閥、隔膜的運動造成工作腔的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。

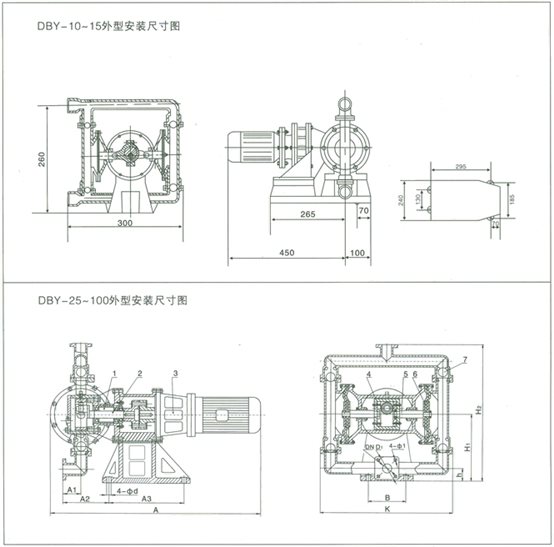

安裝尺寸圖

主要性能規格

外型安裝尺寸

幾種隔膜材料特性

注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。

正確選用隔膜

本隔膜泵的主要部件是隔膜，正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

1. 丁晴隔膜，主要用于耐油場合。

2. 氯丁橡膠5031#本廠特制，主要用于各種酸類、堿類。

3. 氯丁橡膠6021#本廠特制，主要用于高溫150℃，耐甲苯耐腐蝕。但價格比其它隔膜高。

4. 四氟隔膜，主要用于各類強酸、強堿、溶劑等。

5. 食品橡膠，專用于食品飲料的輸送。

注意事項

1. 泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。

2. 應及時加油，保持潤滑系統正常運轉。

3. 泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。

4. 被輸送的介質及其溫度應在泵材允許范圍內。

5. 對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
