                                CDL立式多級不銹鋼離心泵


                                    聯系人:市場部

                                    電話:021 5620 6641

                                    手機:13127946805

                                    郵箱:info@shinjovalve.com









                                        Tags標簽:


























        概述：
        CDL立式多級不銹鋼離心泵其較大優點是水力模型設計先進，高效率，高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。軸封采用耐磨機械密封，無泄漏。電機采用Y2鉛外殼，進口軸承，絕緣等級F級。泵運轉平穩，低噪音，整機質量可靠，外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色、環保、節能的水泵。

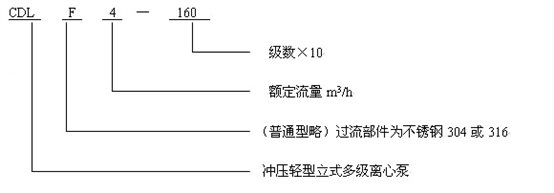

        型號意義
        cdl-1

        典型應用
        市政供水及增壓
        工業循環系統及加工系統
        鍋爐給水及冷凝液系統
        環保水處理，滲透分析系統
        農業灌溉及脫水
        工業廠房清洗及各種清洗工作
        （其他）許多專門用途

        應用范圍
        普通型適用于液體傳輸，冷熱清潔水，軟化水的循環和增壓。
        不銹鋼型亦適用于微堿水、脫礦物質水、蒸餾水、游泳池水及其含氯化物液體，但液體允許溫度需要降低。

        工作條件
        冷熱清潔的，非易燃易爆并不含有固體顆粒或纖維的液體；
        液體溫度：常溫型-15℃至+70℃，熱水型+70℃至+120℃；
        環境溫度：高+40℃；
        小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。

        性能曲線及性能表說明
        所有曲線都基于3×380V，50HZ，電機在恒速2900r/min的測量值。電機為可變電壓電機；
        測量采用自由空氣下20℃的水，運動粘度r=1mm2/S；公差參照ISO2584附件B標準；
        泵的使用參照加粗曲線的性能范圍，以防止過熱造成危險。

        CDL型泵性能參數表
        型號
        流量（m3/h）
        揚程（m）
        效率(%)
        轉速（r/min）
        功率（KW）
        汽蝕余量(m)
        高度(mm)
        重量(Kg)
        25CDLF2-20
        2
        15
        72
        2900
        0.37
        1.8
        445
        20
        25CDLF2-30
        2
        22
        72
        2900
        0.37
        1.8
        463
        20
        25CDLF2-40
        2
        30
        72
        2900
        0.55
        1.8
        481
        20
        25CDLF2-50
        2
        37
        72
        2900
        0.55
        1.8
        499
        20
        25CDLF2-60
        2
        45
        74
        2900
        0.75
        1.8
        522
        20
        25CDLF2-70
        2
        52
        74
        2900
        0.75
        1.8
        540
        25
        25CDLF2-80
        2
        60
        74
        2900
        1.1
        1.8
        548
        25
        25CDLF2-90
        2
        67
        76
        2900
        1.1
        1.8
        596
        25
        25CDLF2-100
        2
        75
        76
        2900
        1.1
        1.8
        614
        30
        25CDLF2-110
        2
        82
        76
        2900
        1.1
        1.8
        632
        30
        25CDLF2-120
        2
        90
        76
        2900
        1.5
        1.8
        650
        30
        25CDLF2-130
        2
        97
        82
        2900
        1.5
        1.8
        685
        35
        25CDLF2-140
        2
        105
        82
        2900
        1.5
        1.8
        703
        35
        25CDLF2-150
        2
        112
        82
        2900
        1.5
        1.8
        721
        35
        25CDLF2-160
        2
        120
        82
        2900
        1.5
        1.8
        759
        35
        25CDLF2-170
        2
        127
        82
        2900
        1.5
        1.8
        777
        40
        25CDLF2-180
        2
        135
        84
        2900
        2.2
        1.8
        795
        40
        25CDLF2-190
        2
        142
        84
        2900
        2.2
        1.8
        813
        40
        25CDLF2-200
        2
        150
        84
        2900
        2.2
        1.8
        831
        40
        25CDLF2-210
        2
        157
        84
        2900
        2.2
        1.8
        849
        40
        25CDLF2-220
        2
        165
        84
        2900
        2.2
        1.8
        867
        45
        25CDLF2-230
        2
        172
        84
        2900
        3
        1.8
        918
        45
        25CDLF2-240
        2
        180
        84
        2900
        3
        1.8
        936
        45
        25CDLF2-250
        2
        187
        84
        2900
        3
        1.8
        945
        50
        25CDLF2-260
        2
        195
        86
        2900
        3
        1.8
        972
        50
        32CDLF4-20
        4
        16
        72
        2900
        0.37
        1.8
        460
        20
        32CDLF4-30
        4
        24
        72
        2900
        0.55
        1.8
        490
        20
        32CDLF4-40
        4
        32
        74
        2900
        0.75
        1.8
        520
        20
        32CDLF4-50
        4
        40
        76
        2900
        1.1
        1.8
        570
        20
        32CDLF4-60
        4
        48
        76
        2900
        1.1
        1.8
        595
        20
        32CDLF4-70
        4
        56
        76
        2900
        1.5
        1.8
        640
        25
        32CDLF4-80
        4
        64
        82
        2900
        1.5
        1.8
        665
        25
        32CDLF4-90
        4
        72
        82
        2900
        2.2
        1.8
        715
        30
        32CDLF4-100
        4
        80
        84
        2900
        2.2
        1.8
        740
        30
        32CDLF4-110
        4
        88
        84
        2900
        2.2
        1.8
        765
        30
        32CDLF4-120
        4
        96
        84
        2900
        2.2
        1.8
        795
        30
        32CDLF4-130
        4
        105
        84
        2900
        3
        1.8
        860
        35
        32CDLF4-140
        4
        112
        84
        2900
        3
        1.8
        885
        35
        32CDLF4-150
        4
        120
        84
        2900
        3
        1.8
        910
        35
        32CDLF4-160
        4
        128
        86
        2900
        3
        1.8
        935
        35
        32CDLF4-170
        4
        136
        86
        2900
        4
        1.8
        1000
        40
        32CDLF4-180
        4
        144
        86
        2900
        4
        1.8
        1025
        40
        32CDLF4-190
        4
        152
        87
        2900
        4
        1.8
        1050
        40
        32CDLF4-200
        4
        160
        87
        2900
        4
        1.8
        1075
        40
        32CDLF4-210
        4
        168
        87
        2900
        4
        1.8
        1100
        45
        32CDLF4-220
        4
        176
        87
        2900
        4
        1.8
        1130
        45
        型號
        流量
        （m3/h）
        揚程
        （m0
        效率
        (%)
        轉速
        （r/min）
        功率
        （KW）
        汽蝕余量
        (m)
        高度
        (mm)
        重量
        (Kg)
        40CDLF8-20
        8
        18
        74
        2900
        0.75
        2.3
        575
        25
        40CDLF8-30
        8
        27
        76
        2900
        1.1
        2.3
        625
        30
        40CDLF8-40
        8
        36
        82
        2900
        1.5
        2.3
        665
        30
        40CDLF8-50
        8
        45
        84
        2900
        2.2
        2.3
        715
        40
        40CDLF8-60
        8
        54
        84
        2900
        2.2
        2.3
        745
        40
        40CDLF8-70
        8
        63
        84
        2900
        3
        2.3
        810
        45
        40CDLF8-80
        8
        72
        86
        2900
        3
        2.3
        840
        45
        40CDLF8-90
        8
        81
        86
        2900
        4
        2.3
        905
        55
        40CDLF8-100
        8
        90
        87
        2900
        4
        2.3
        935
        55
        40CDLF8-110
        8
        99
        87
        2900
        4
        2.3
        965
        55
        40CDLF8-120
        8
        108
        87
        2900
        4
        2.3
        995
        55
        40CDLF8-130
        8
        117
        87
        2900
        5.5
        2.3
        1100
        80
        40CDLF8-140
        8
        126
        88.5
        2900
        5.5
        2.3
        1130
        80
        40CDLF8-150
        8
        135
        88.5
        2900
        5.5
        2.3
        1160
        80
        40CDLF8-160
        8
        144
        88.5
        2900
        5.5
        2.3
        1190
        80
        40CDLF8-170
        8
        153
        88.5
        2900
        7.5
        2.3
        1220
        90
        40CDLF8-180
        8
        162
        89
        2900
        7.5
        2.3
        1250
        90
        40CDLF8-190
        8
        171
        89
        2900
        7.5
        2.3
        1280
        90
        40CDLF8-200
        8
        180
        89
        2900
        7.5
        2.3
        1310
        95
        50CDLF16-20
        16
        24
        84
        2900
        2.2
        4.6
        665
        40
        50CDLF16-30
        16
        36
        86
        2900
        3
        4.6
        745
        50
        50CDLF16-40
        16
        48
        86
        2900
        4
        4.6
        825
        55
        50CDLF16-50
        16
        60
        88.5
        2900
        5.5
        4.6
        945
        70
        50CDLF16-60
        16
        72
        88.5
        2900
        5.5
        4.6
        990
        75
        50CDLF16-70
        16
        84
        89
        2900
        7.5
        4.6
        1035
        80
        50CDLF16-80
        16
        96
        89
        2900
        7.5
        4.6
        1080
        80
        50CDLF16-90
        16
        108
        89
        2900
        11
        4.6
        1255
        140
        50CDLF16-100
        16
        120
        92.5
        2900
        11
        4.6
        1310
        140
        50CDLF16-110
        16
        132
        92.5
        2900
        11
        4.6
        1365
        145
        50CDLF16-120
        16
        144
        92.5
        2900
        11
        4.6
        1420
        145
        50CDLF16-130
        16
        156
        92.5
        2900
        15
        4.6
        1545
        150
        50CDLF16-140
        16
        168
        92.5
        2900
        15
        4.6
        1600
        165

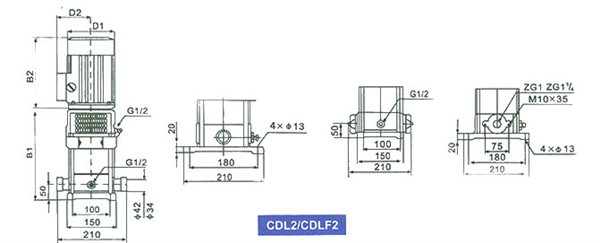

        泵安裝尺寸圖
        cdl-2

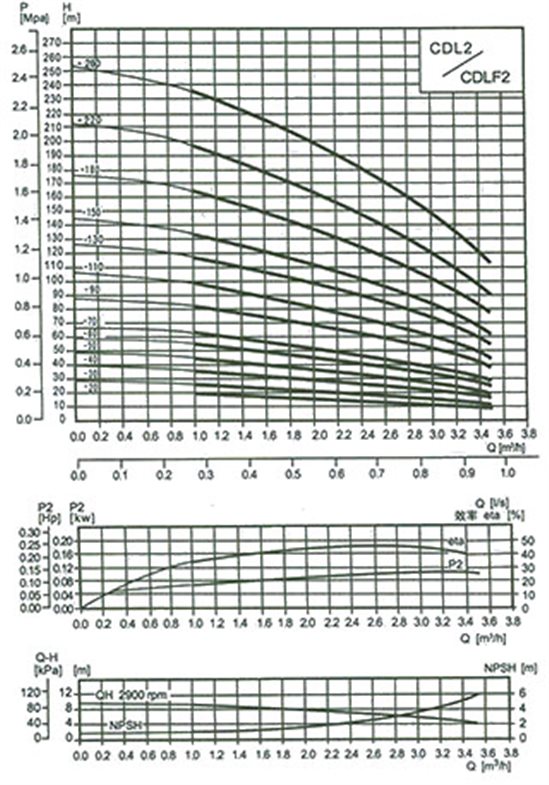

        性能曲線
        cdl-3

        管路聯接
        卡套式快裝接口
        DN25mm或32mm
        內螺紋
        ZG1″或ZG11/4″
        法蘭
        PN25-DN25

        尺寸
        泵型號
        尺寸（mm）
        B1
        B2
        B1+B2
        D1
        D2
        CDL2-20
        220
        225
        445
        145
        110
        CDL2-30
        238
        225
        463
        145
        110
        CDL2-40
        256
        225
        481
        145
        110
        CDL2-50
        274
        225
        499
        145
        110
        CDL2-60
        297
        225
        522
        145
        110
        CDL2-70
        315
        245
        540
        145
        110
        CDL2-90
        351
        245
        596
        170
        150
        CDL2-110
        387
        245
        632
        170
        150
        CDL2-130
        440
        245
        685
        170
        150
        CDL2-150
        476
        245
        721
        170
        150
        CDL2-180
        530
        265
        795
        180
        155
        CDL2-220
        602
        265
        867
        180
        155
        CDL2-260
        682
        290
        972
        180
        155

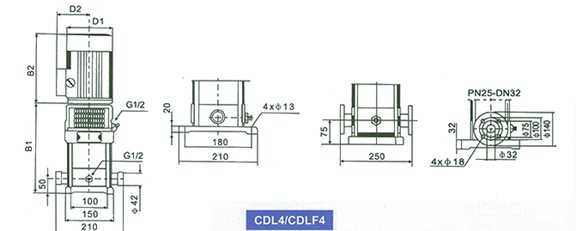

        泵安裝尺寸圖
        cdl-4

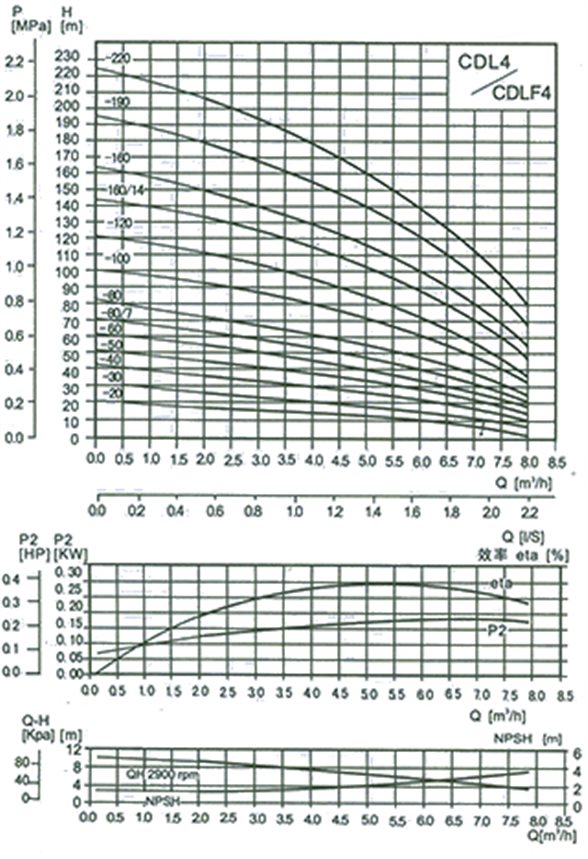

        性能曲線
        cdl-5

        卡套式快裝接口
        DN 32mm
        內螺紋
        ZG1″或ZG11/4″
        法蘭
        PN25-DN32

        卡套式快裝接口
        DN 32mm
        內螺紋
        ZG1″或ZG11/4″
        法蘭
        PN25-DN32

        管路聯接尺寸
        泵型號
        尺寸（mm）
        B1
        B2
        B1+B2
        D1
        D2
        CDL4-20
        235
        225
        460
        145
        110
        CD4-30
        265
        225
        490
        145
        110
        CDL4-40
        295
        225
        520
        145
        110
        CDL4-50
        325
        245
        570
        170
        150
        CDL4-60
        350
        245
        595
        170
        150
        CDL4-80/7
        420
        245
        665
        170
        150
        CDL4-80
        420
        245
        665
        170
        150
        CDL4-100
        475
        265
        740
        170
        150
        CDL4-120
        530
        265
        795
        180
        155
        CDL4-160/14
        645
        290
        935
        180
        155
        CDL4-160
        645
        290
        935
        180
        155
        CDL4-190
        725
        325
        1050
        210
        180
        CDL4-220
        805
        325
        1130
        210
        180

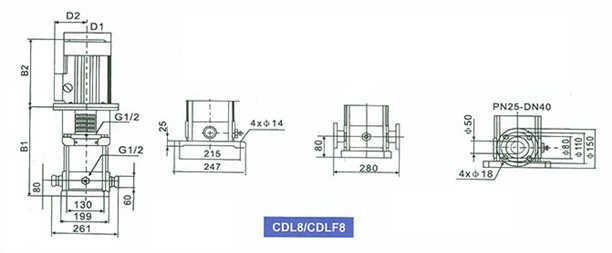

        泵安裝尺寸圖
        cdl-6

        性能曲線
        cdl-7
        卡套式快裝接口
        DN 50mm
        內螺紋
        ZG11/4″或ZG11/2″
        法蘭
        PN25-DN40

        尺寸
        泵型號
        尺寸（mm）
        B1
        B2
        B1+B2
        D1
        D2
        CDL8-20/1
        345
        225
        570
        145
        110
        CD8-20
        350
        225
        575
        145
        110
        CDL8-30
        380
        245
        625
        170
        150
        CDL840
        420
        245
        665
        170
        150
        CDL8-50
        450
        265
        715
        180
        155
        CDL8-60
        480
        265
        745
        180
        155
        CDL8-80
        550
        290
        840
        180
        155
        CDL8-100
        610
        325
        935
        210
        180
        CDL8-120
        670
        325
        995
        210
        180
        CDL8-140
        750
        380
        1130
        250
        210
        CDL8-160
        810
        380
        1190
        250
        210
        CDL8-180
        870
        380
        1250
        250
        210
        CDL8-220
        930
        380
        1310
        250
        210

        泵安裝尺寸圖
        cdl-8

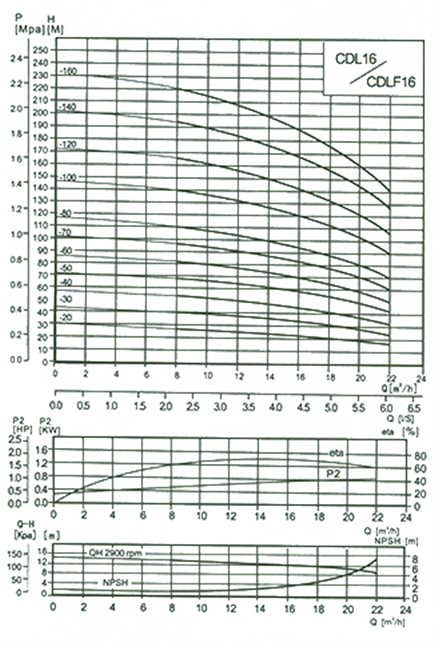

        性能曲線
        cdl-9

        卡
        套式快裝接口
        DN 50mm
        法蘭
        PN25-DN40

        尺寸
        泵型號
        尺寸（mm）
        B1
        B2
        B1+B2
        D1
        D2
        CDL16-20
        400
        265
        665
        180
        155
        CDL16-30
        455
        290
        745
        180
        155
        CDL16-40
        500
        325
        825
        210
        180
        CDL16-50
        565
        380
        945
        250
        210
        CDL16-60
        610
        380
        990
        250
        210
        CDL16-70
        655
        380
        1035
        250
        210
        CDL16-80
        700
        380
        1080
        250
        210
        CDL16-100
        820
        490
        1310
        330
        255
        CDL16-120
        910
        490
        1400
        330
        255
        CDL16-140
        1000
        490
        1490
        330
        255
        CDL16-160
        1090
        490
        1580
        330
        255

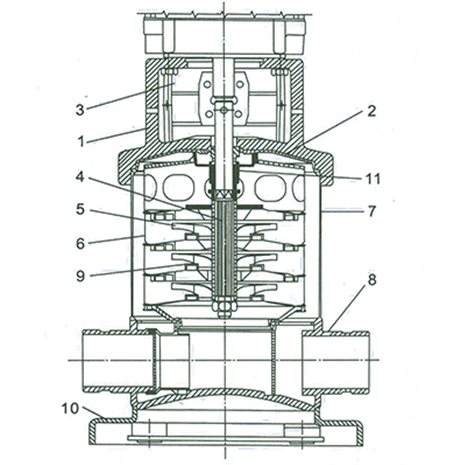

        剖面圖
        cdl-10

        材料
        序號
        說明
        材料
        Name
        Material
        1
        機架
        鑄鐵GG20※
        Framework
        Iron casting GG20※
        2
        泵頭蓋
        不銹鋼
        Pump cover
        Stainless steel
        3
        聯軸器罩
        不銹鋼
        Coupling cover
        Stainless steel
        4
        軸
        不銹鋼
        Axle
        Stainless steel
        5
        葉輪
        不銹鋼
        Impeller
        Stainless steel
        6
        中間腔體
        不銹鋼
        Middle cavity
        Stainless steel
        7
        外套筒
        不銹鋼
        Outer box
        Stainless steel

        固定螺栓
        不銹鋼
        Fixed bolt
        Stainless steel
        8
        泵體
        不銹鋼
        Pump body
        Stainless steel
        9
        頸環
        Acoflon215
        Neck strap
        Acoflon 215
        10
        底板
        鑄鐵GG20※
        Under board
        Iron casting GG20※
             11
        軸封
        RUUE,RUUV,AUUE,AUUV,
        AUAE,BUBE,BUBV
        Shaft seal
        RUUE,RUUV,AUUE,AUUV,
        AUAE,BUBE,BUBV

        泵中橡膠件
        同軸封EPDM或FPM(VITON
        Pump rubbers
        As axle-cover EPDM   or FPM（Viton）
        不銹鋼根據要求材料304或316

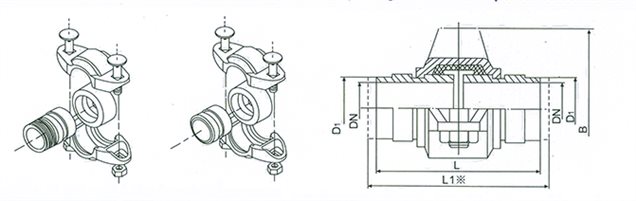

        cdl-11

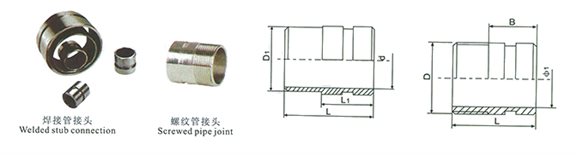

        卡套式快裝接頭、管道連接件圖


        尺寸表
           尺寸

        規格
        1″
        11/4″
        11/2″
        2″
        21/2″
        3″
        4″
        DN
        25
        32
        38
        50
        67
        79
        100
        D1
        32
        38
        45
        57
        76
        89
        108
        L/ L1※
        86/106
        86/112
        87/116
        97/122
        97
        97
        98
        B
        96
        106
        115
        125
        145
        165
        196
        注：※L1為螺紋接頭裝后總長尺寸


        cdl-12

        焊接管接頭尺寸
             尺寸

        規格
        D
        D1
        L1
        L
        1″
        25
        32
        30
        40
        11/4″
        32
        38
        30
        40
        11/2″
        38
        45
        32
        40
        2″
        50
        57
        35
        45
         21/2″
        67
        76
        35
        45
        3″
        79
        89
        35
        45
        4″
        100
        108
        35
        45

             尺寸

        規格
        D
        D1
        L1
        L
        1″
        ZG1″
        25
        30
        50
        11/4″
        ZG11/4″
        32
        30
        53
        11/2″
        ZG11/2″
        38
        32
        55
        2″
        ZG2″
        50
        35
        58































































































































            關于我們

        {Data.Desc}












            聯系我們

        電話: 021 5620 6641


        傳真: 021 6915 6667


        手機: 13127946805(微信)



            關注我們



          •

          •

          •

          •













        版權所有 © 2019 上海信喬泵閥有限公司  技術支持：英捷互聯 備案號:滬ICP備20010827號

        滬公網安備 31010702006187號
















主站蜘蛛池模板：
一级做a爰片久久毛片下载|
久久88香港三级台湾三级播放|
精品国产一区av天美传媒|
色综合天天综合婷婷伊人|
久久国产精品不只是精品|
国产精品久久久天天影视香蕉|
2021国产成人精品国产|
制服丝袜美腿一区二区|
亚洲色成人WWW永久在线观看|
国产午夜福利片在线观看|
亚洲精品揄拍自拍首页一|
超碰伊人久久大香线蕉综合|
国产精品午夜福利资源|
国产熟妇另类久久久久久|
国内不卡一区二区三区|
精品一区二区三区不卡|
亚洲无线码一区二区三区|
亚洲综合精品香蕉久久网|
极品美女自拍偷精品视频|
无码av不卡免费播放|
色噜噜狠狠成人综合|
一区二区和激情视频|
午夜国产精品视频黄|
日韩精品有码中文字幕|
国产精品白浆在线观看|
五月丁香啪啪|
人妻另类 专区 欧美 制服|
99久久亚洲综合精品成人|
婷婷99视频精品全部在线观看|
精品国产自线午夜福利|
免费午夜无码片在线观看影院
|
99视频精品全部免费 在线|
人妻出轨av中文字幕|
国产真实乱对白精彩久久老熟妇女|
国产无遮挡猛进猛出免费软件|
欧美日韩一区二区综合|
精品99在线观看|
亚洲区色欧美另类图片|
国产乱人伦在线播放|
午夜成人无码免费看网站|
七妺福利精品导航大全|
