D341F46/F3/F4 法蘭襯氟蝶閥

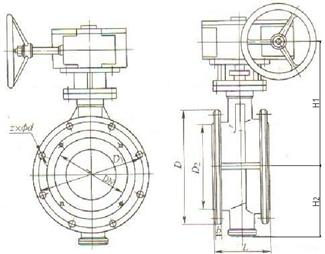

D341F46/F3/F4 法蘭襯氟蝶閥外形尺寸圖
一、產品特點及用途：
我公司生產的FEP(F46)、PCTFE(F3)法蘭襯氟蝶閥適用在-50℃～150℃的各種濃度的水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP法蘭襯氟蝶閥適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
二、主要材料及標準
零件名稱 | 材 料 | 技術規范 | |
上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46 、F3 | 設計標準 | GB12238 |
閥座 | 鑄鋼 | 結構長度 | GB12221 |
帶桿蝶板 | 鑄鋼、不銹鋼、襯F46 、F3 | 法蘭標準 | JB/T79-78 |
填料 | F4 | GB9113.1-26 | |
襯墊 | 硅橡膠 | 檢驗試驗 | GB/T13927 |
蝸輪手柄 | QT400-15球墨鑄鐵 | 驅動方式 | 蝸輪、手動、電動、氣動 |
三、外型與連接尺寸
公稱通徑 | PN1.0(MPa)主要外形尺寸和連接尺寸 | 參考值 | 重量 | |||||||
DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | H2 | ㎏ |
50 | 108 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 280 | 88 | 12 |
65 | 112 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 290 | 95 | 13 |
80 | 114 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 310 | 105 | 14 |
100 | 127 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 340 | 115 | 16 |
125 | 140 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 355 | 125 | 18 |
150 | 140 | 280 | 240 | 210 | 4 | 24 | 8-Φ23 | 380 | 165 | 38 |
200 | 152 | 335 | 295 | 265 | 4 | 26 | 8-Φ23 | 430 | 250 | 74 |
250 | 165 | 390 | 350 | 320 | 4 | 28 | 12-Φ23 | 450 | 265 | 105 |
300 | 178 | 440 | 400 | 368 | 4 | 28 | 12-Φ23 | 480 | 310 | 142 |
350 | 190 | 500 | 460 | 428 | 4 | 30 | 16-Φ23 | 600 | 330 | 179 |
400 | 216 | 565 | 515 | 482 | 4 | 32 | 16-Φ26 | 630 | 340 | 220 |
450 | 222 | 615 | 565 | 532 | 4 | 32 | 20-Φ26 | 655 | 390 | 268 |
500 | 229 | 670 | 620 | 585 | 5 | 34 | 20-Φ26 | 680 | 400 | 378 |
600 | 267 | 780 | 725 | 685 | 5 | 36 | 20-Φ30 | 730 | 460 | 608 |
700 | 292 | 895 | 840 | 800 | 5 | 40 | 20-Φ30 | 790 | 490 | 1050 |
800 | 318 | 1010 | 950 | 905 | 5 | 44 | 24-Φ34 | 880 | 590 | 1320 |
900 | 330 | 1110 | 1050 | 1005 | 5 | 46 | 28-Φ34 | 930 | 630 | 1795 |
1000 | 410 | 1220 | 1160 | 1115 | 6 | 50 | 28-Φ34 | 1000 | 670 | 1900 |
