By SHINJO-15 May,2020

美標法蘭尺寸數據表ANSI150、300、400、600、900、1500、2500LB

美標法蘭尺寸數據表

一、ANSI150、300、400、600、900、1500、2500RF法蘭尺寸表

法蘭外形尺寸圖

盲板法蘭外形尺寸圖

平焊法蘭外形尺寸圖

長頸焊接法蘭外形尺寸圖

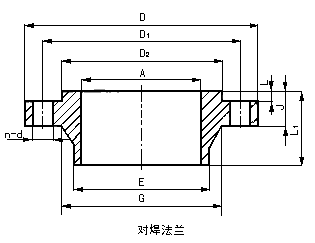

對焊法蘭外形尺寸圖

表1 ANSI 150RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	98	70	43	21	28	20	27		38	13	53	16	229	1.6	15	4	12
25	108	79.5	51	27	35	25	34	51	49	14	56	17		1.6	15	4	12
32	118	89	63.5	35	43	32	42	60	59	16	57	21		1.6	15	4	12
40	127	98.5	73	41	50	40	48	67	65	18	62	22		1.6	15	4	12
50	152	120.5	92	53	62	50	60.5	83	78	19	64	25		1.6	19	4	16
65	178	139.5	105	63	75	65	73	95	91	24	70	29		1.6	19	4	16
80	190	152.5	127	78	91	80	89	108	108	24	70	30		1.6	19	4	16
100	229	190.5	157	102	116	100	114	140	135	24	76	33	305	1.6	19	8	16
125	254	216	186	128	144	125	141	165	164	24	89	37		1.6	23	8	M20
150	279	241.5	216	154	171	150	168	197	192	25	89	40		1.6	23	8	M20
200	343	298.5	270	203	221	200	219	248	246	29	102	44		1.6	23	8	M20
250	406	362	324	255	276	250	273	305	305	30	102	49		1.6	25	12	M22
300	483	432	381	305	327	300	324	365	365	32	114	56		1.6	25	12	M22

表2 ANSI 300RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	117	82.5	43	21	28	20	27		48	16	57	25	229	1.6	19	4	16
25	124	89	51	27	35	25	34	54	54	17	62	27		1.6	19	4	16
32	133	98.4	64	35	43	32	42	64	64	19	65	27		1.6	19	4	16
40	156	114.5	73	41	50	40	48	70	70	21	68	30		1.6	23	4	20
50	165	127	92	53	62	50	60	84	84	22	70	33		1.6	19	8	16
65	191	149	105	63	75	65	73	100	100	25	76	38		1.6	23	8	20
80	210	168	127	78	91	80	89	117	117	29	79	43		1.6	23	8	20
100	254	200	157	102	116	100	114	146	146	32	86	48	305	1.6	23	8	20
125	279	235	186	128	144	125	141	178	178	35	98	51		1.6	23	8	20
150	318	270	216	154	171	150	168	206	206	37	98	52		1.6	23	12	20
200	381	330	270	203	221	200	219	260	260	41	111	62		1.6	25	12	22
250	445	387.5	324	255	276	250	273	321	321	48	117	67		1.6	30	16	27
300	521	451	381	305	327	300	324	375	375	51	130	73		1.6	33	16	30

表3 ANSI 400RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	117	82.5	43	按用戶要求	28	20	27		48	22	64	32	235	6.4	19	4	16
25	124	89	51		35	25	34	54	54	24	68	33		6.4	19	4	16
32	133	98	64		43	32	42	64	64	27	73	35		6.4	19	4	16
40	156	114	73		50	40	48	70	70	29	76	38		6.4	23	4	20
50	165	127	92		62	50	60	84	84	32	79	43		6.4	19	8	16
65	191	149	105		75	65	73	100	100	35	86	48		6.4	23	8	20
80	210	168	127		91	80	89	117	117	38	89	52		6.4	23	8	20
100	254	200	157		116	100	114	146	146	41	95	57	311	6.4	25	8	22
125	279	235	186		144	125	141	178	178	45	108	60		6.4	25	8	22
150	318	270	216		171	150	168	206	206	48	110	64		6.4	25	12	22
200	381	330	270		221	200	219	260	260	54	124	75		6.4	30	12	27
250	445	387	324		276	250	273	321	321	60	130	79		6.4	33	16	30
300	521	451	381		327	300	324	375	375	64	143	86		6.4	35	16	32

表4 ANSI 600RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	117	82.5	43	按用戶要求	28	20	27		48	22	64	32	235	6.4	19	4	16
25	124	89	51		35	25	34	54	54	24	68	33		6.4	19	4	16
32	133	98	64		43	32	42	64	64	27	73	35		6.4	19	4	16
40	156	114.5	73		50	40	48	70	70	29	76	38		6.4	23	4	20
50	165	127	92		62	50	60	84	84	32	79	43		6.4	19	8	16
65	191	149	105		75	65	73	100	100	35	86	48		6.4	23	8	20
80	210	168	127		91	80	89	117	117	38	89	52		6.4	23	8	20
100	273	216	157		116	100	114	152	152	45	108	57	311	6.4	25	8	22
125	330	266.5	186		144	125	141	191	189	51	121	67		6.4	30	8	27
150	356	292	216		171	150	168	222	222	54	124	73		6.4	33	12	30
200	419	349	270		221	200	219	273	273	62	140	83		6.4	36	12	33
250	508	432	324		276	250	273	343	343	70	159	92		6.4	36	16	33
300	559	489	381		327	300	324	400	400	73	162	98		6.4	36	20	33

表5 ANSI 900RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	130	89	43	按用戶要求	28	20	27		44	32	76	41	235	6.4	23	4	20
25	149	101.5	51		35	25	34	52	52	35	79	48		6.4	25	4	22
32	159	111	64		43	32	42	63.5	64	35	79	48		6.4	25	4	22
40	178	124	73		50	40	48	70	70	38	89	51		6.4	30	4	27
50	216	165	92		62	50	60	105	105	45	108	64		6.4	25	8	22
65	244	190.5	105		75	65	73	124	124	48	111	70		6.4	30	8	27
80	241	190.5	127		91	80	89	127	127	45	108	60		6.4	25	8	22
100	292	235	157		116	100	114	159	159	51	121	76	311	6.4	33	8	30
125	349	279.5	186		144	125	141	190.5	191	58	133	86		6.4	36	8	33
150	381	317.5	216		171	150	168	235	235	62	146	92		6.4	33	12	30
200	470	393.5	270		221	200	219	298	298	70	168	108		6.4	39	12	36
250	546	470	324		276	250	273	368	368	76	191	114		6.4	39	16	36
300	610	533.5	381		327	300	324	419	419	86	206	124		6.4	39	20	36

表6 ANSI 1500RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	130	89	43	按用戶要求	28	20	27		44.5	32	76	41	235	6.4	23	4	20
25	149	101.5	51		35	25	34	52	52	35	79	48		6.4	25	4	22
32	159	111	64		43	32	42	63.5	63.5	35	79	48		6.4	25	4	22
40	178	124	73		50	40	48	70	70	39	89	51		6.4	30	4	27
50	216	165	92		62	50	60	105	105	45	108	64		6.4	25	8	22
65	244	190.5	105		75	65	73	124	124	48	111	70		6.4	30	8	27
80	267	203	127		91	80	89	133	133	54	124	79		6.4	33	8	30
100	311	241.5	157		116	100	114	162	162	61	130	97	311	6.4	35	8	32
125	375	292	186		144	125	141	197	170	80	162	111		6.4	42	8	39
150	394	317.5	216		171	150	168	229	229	89	178	125		6.4	45	12	42
200	483	393.5	270		221	200	219	292	292	99	219	149		6.4	45	12	42
250	584	482.5	324		276	250	273	368	368	115	260	165	311 ∫ 514	6.4	51	12	48
300	673	571.5	381		327	300	324	451	451	131	289	187	311 ∫ 514	6.4	55	16	52

表7 ANSI 2500RF mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑			焊接處頸部直徑		頸根部直徑	法蘭厚度	焊接法蘭長度			連接凸出部分高度	螺栓孔直徑	數量	螺栓直徑
DN	D	D1	D2	A	B	C	E	F	G	J	L1	L2	L3	L	d	n	M
20	140	98	43	按用戶要求	28	20	27		51	38	86	49	235	6.4	23	4	20
25	159	108	51		35	25	34	57	57	41	95	54	235	6.4	25	4	22
32	184	130	63.5		43	32	42	73	73	45	102	59	311	6.4	30	4	27
40	203	146	73		50	40	48	79	79	51	118	67		6.4	33	4	30
50	235	171.5	92		62	50	60	95	95	57	133	76		6.4	30	8	27
65	267	197	105		75	65	73	114	114	64	149	86		6.4	33	8	30
80	305	228.5	127		91	80	89	133	133	73	175	98		6.4	36	8	33
100	356	273	157		116	100	114	165	165	83	197	114		6.4	42	8	39
125	419	324	186		144	125	141	203	203	98	235	137		6.4	48	8	45
150	483	368.5	216		171	150	168	235	235	114	279	159		6.4	55	8	52
200	552	438	270		221	200	219	305	305	133	324	184		6.4	55	12	52
250	673	539.5	324		276	250	273	375	375	172	426	235	311 ∫ 514	6.4	67	12	64
300	762	619	381		327	300	324	441	441	191	470	260	311 ∫ 514	6.4	75	12	72
